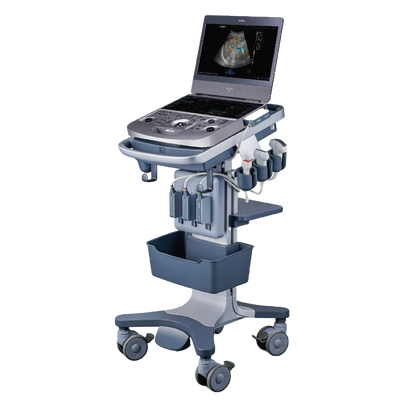

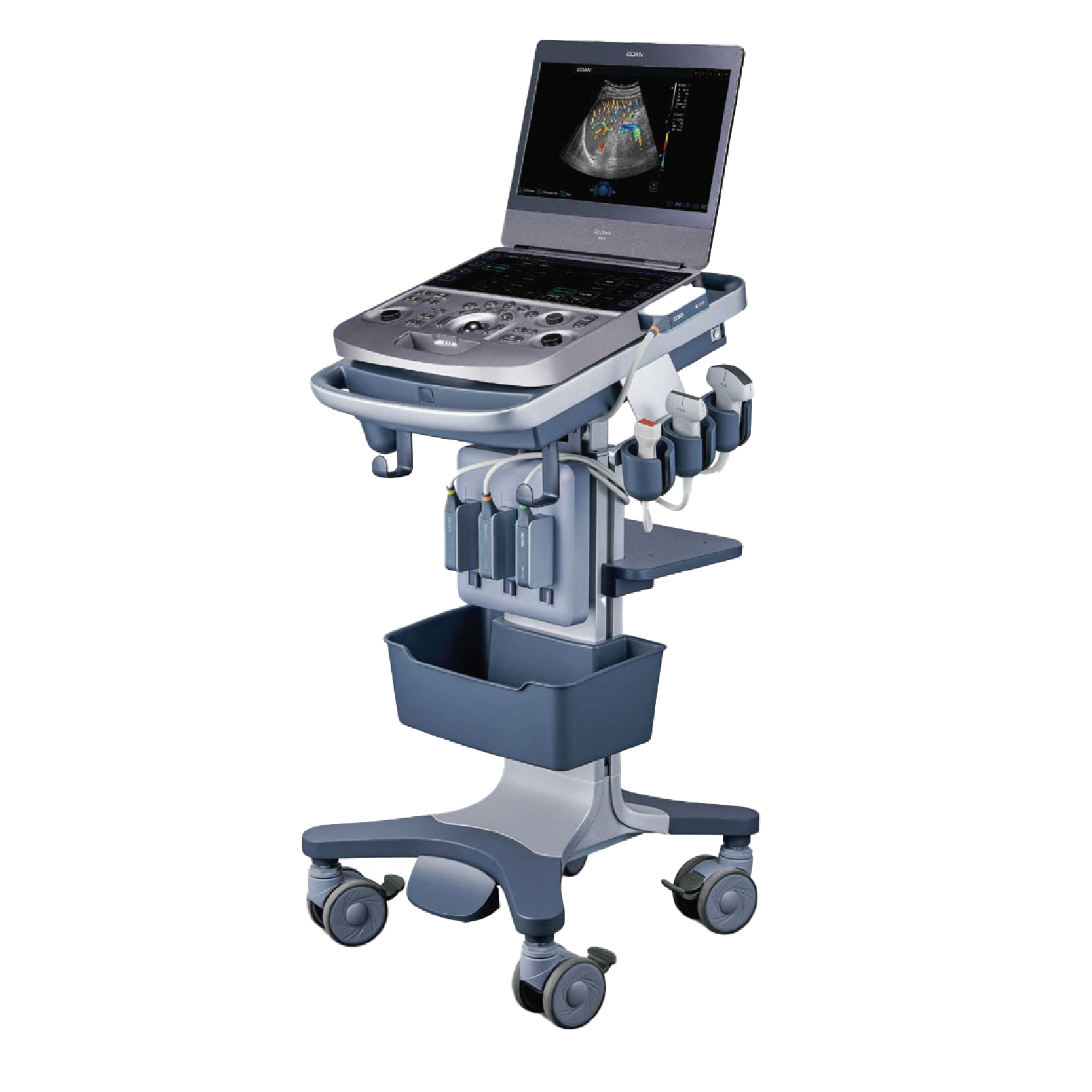

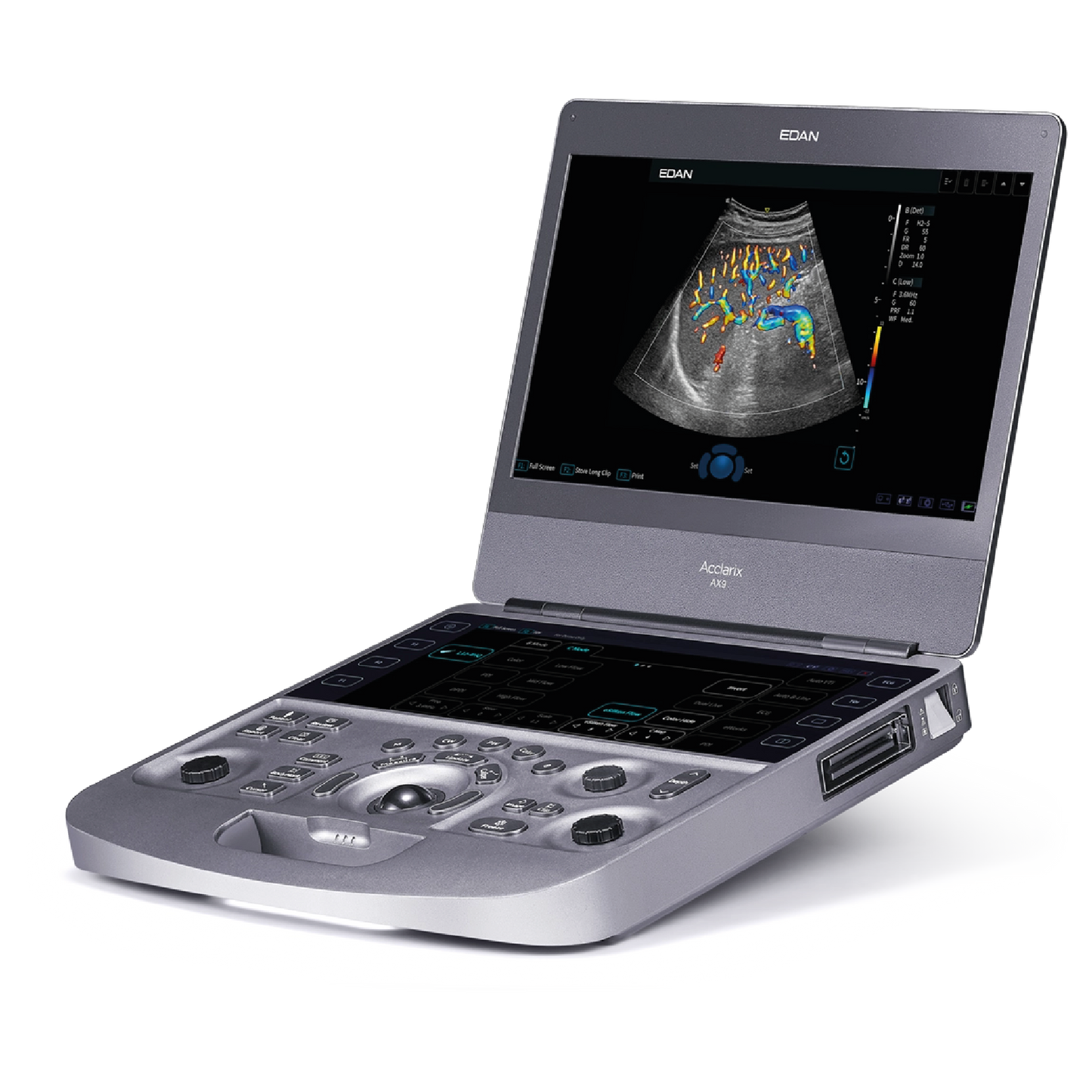

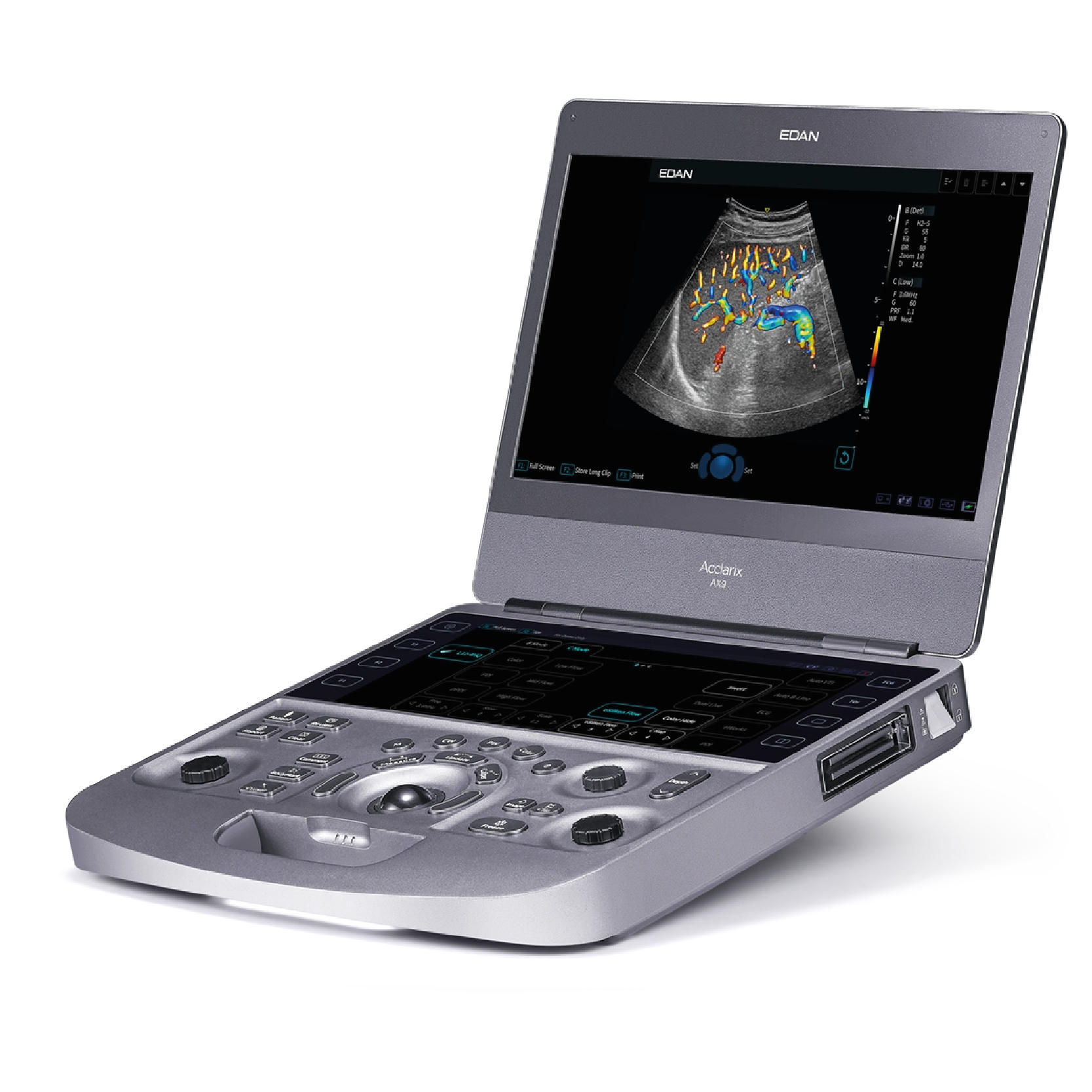

Échographe Acclarix AX9 avec 2 sondes au choix

Description

L’échographe de pointe Acclarix AX9 combine des technologies d’imagerie avancées avec une ergonomie intuitive, afin de fournir une qualité d’image optimale, une facilité d’utilisation et une flexibilité clinique dans de nombreuses applications médicales. 2 sondes (micro-convexe & array) sont comprises à l'achat d'un échographe AX9.

Voir la brochure en PDF

Caractéristiques techniques

• Nombre de canaux / faisceaux : 64 canaux ou plus

• Gamme dynamique : 0 à environ 160 dB

• Fréquence des sondes : de 1 à 20 MHz selon l’application

• Résolution d’image : 256 niveaux de gris ou plus

• Modes d’imagerie : B-Mode, M-Mode, Doppler Couleur, Power Doppler (PDI/DPDI), Doppler Pulsé (PW), Doppler Continu (CW), imagerie harmonique, imagerie compounding

• Fonctions de post-traitement : zoom, cine loop, ajustement du gain, pseudocoloration, inversion d’image, filtres de réduction de bruit

• Outils de mesure et de calcul intégrés : mesures de distances, surfaces, volumes, angles, indices Doppler (RI, PI), calculs spécifiques selon l’organe examiné

• Connectivité : compatibilité DICOM 3.0, ports USB, Ethernet, HDMI, S-Video

• Stockage : disque interne haute capacité, export des images et vidéos via clé USB ou réseau

• Interface utilisateur : écran tactile ou panneau de commande rétroéclairé avec touches personnalisables

• Gestion des sondes : plusieurs ports actifs pour commutation rapide entre sondes

• Écran principal : moniteur haute définition inclinable et orientable

• Mobilité : design compact, poignée de transport, roues ou chariot selon la configuration

• Alimentation : 100–240 V, batterie rechargeable (selon le modèle)

• Poids et dimensions : variables selon la version (portable ou montée sur chariot)

Modes d'imagerie

Le système propose plusieurs modes pour couvrir des demandes diagnostiques variées :

• Modes d’imagerie :
  – B-Mode (imagerie en niveaux de gris)
  – M-Mode

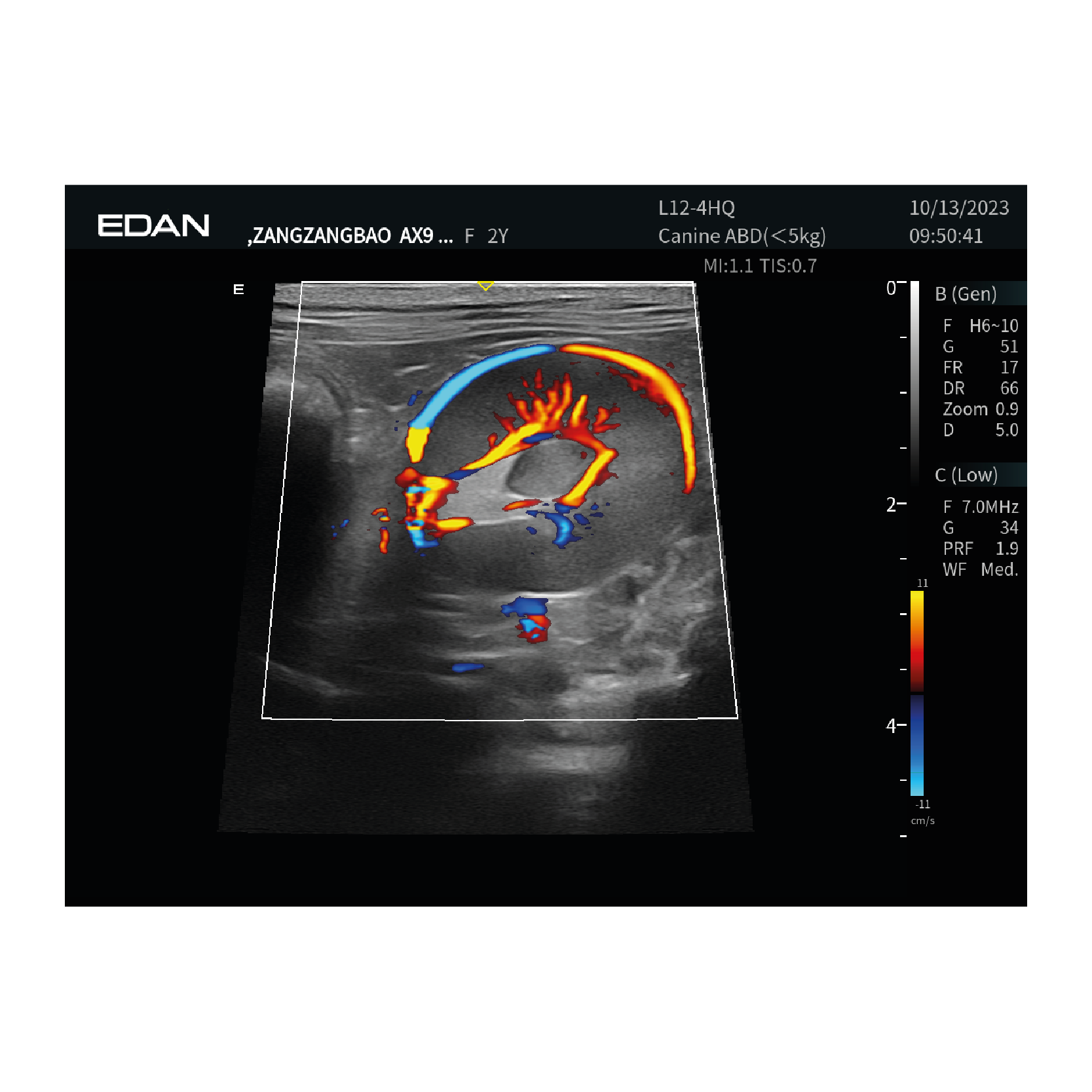

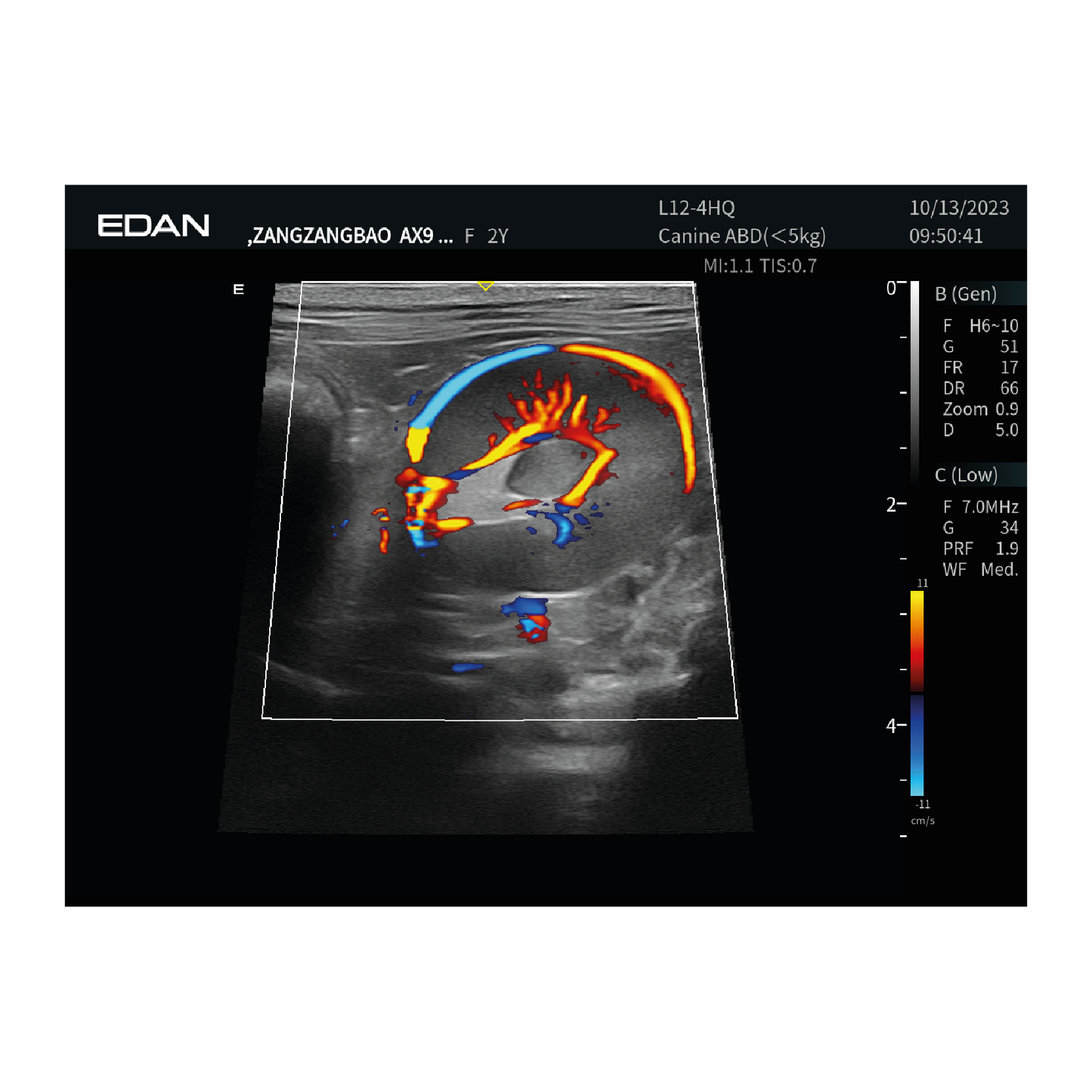

  – Doppler — Couleur, Power Doppler / PDI / DPDI
  – Doppler Pulsé (PW) et Continu (CW)
  – Imagerie harmonique
  – Imagerie compounding (spatiale / fréquence)
  – Zoom, panoramique, inversion d’axes, etc.

• Fonctions de post-traitement & révision :
  Possibilité de revoir image par image (cine), zoom, ajustement des gains, coloration (pseudocolor), modifications après acquisition, etc.

• Outils de mesure & calculs intégrés
  Le système inclut des outils pour mesurer des distances, surfaces, volumes, angles, sténoses, indices Doppler (RI, PI, etc.), et des calculs spécifiques selon l’organe étudié (foie, vésicule biliaire, utérus, embryo, flux vasculaires, etc).

Connectivité

• Support export images BMP, JPEG, TIF, DICOM
• Support export Cine clip AVI, WMV, DICOM et RawData
• Wi-Fi connexion
• USB connexion
• DICOM 3.0 Service
• FTP Network Store Service
• Compatibilité imprimantes vidéo SONY UP et Mitsubishi
• Compatibilité imprimantes locales HP et Canon
• Lecteur DVD

Ergonomie & Design

• Écran & affichage
  Moniteur principal haute définition (taille variable selon modèle), souvent inclinable / orientable pour plus de confort visuel, avec un affichage optimisé (barres de profondeur, repères, zone de mesures, etc.).

• Panneau de contrôle & interface physique
  Boutons rétroéclairés, touches personnalisables, piste (trackball ou pad de commande), réglages TGC (Time Gain Compensation), et accès direct à certaines fonctions critiques.

• Gestion des sondes
  Plusieurs ports actifs (selon le modèle) pour connecter différentes sondes simultanément, commutation rapide entre sondes sans débranchement fréquent.

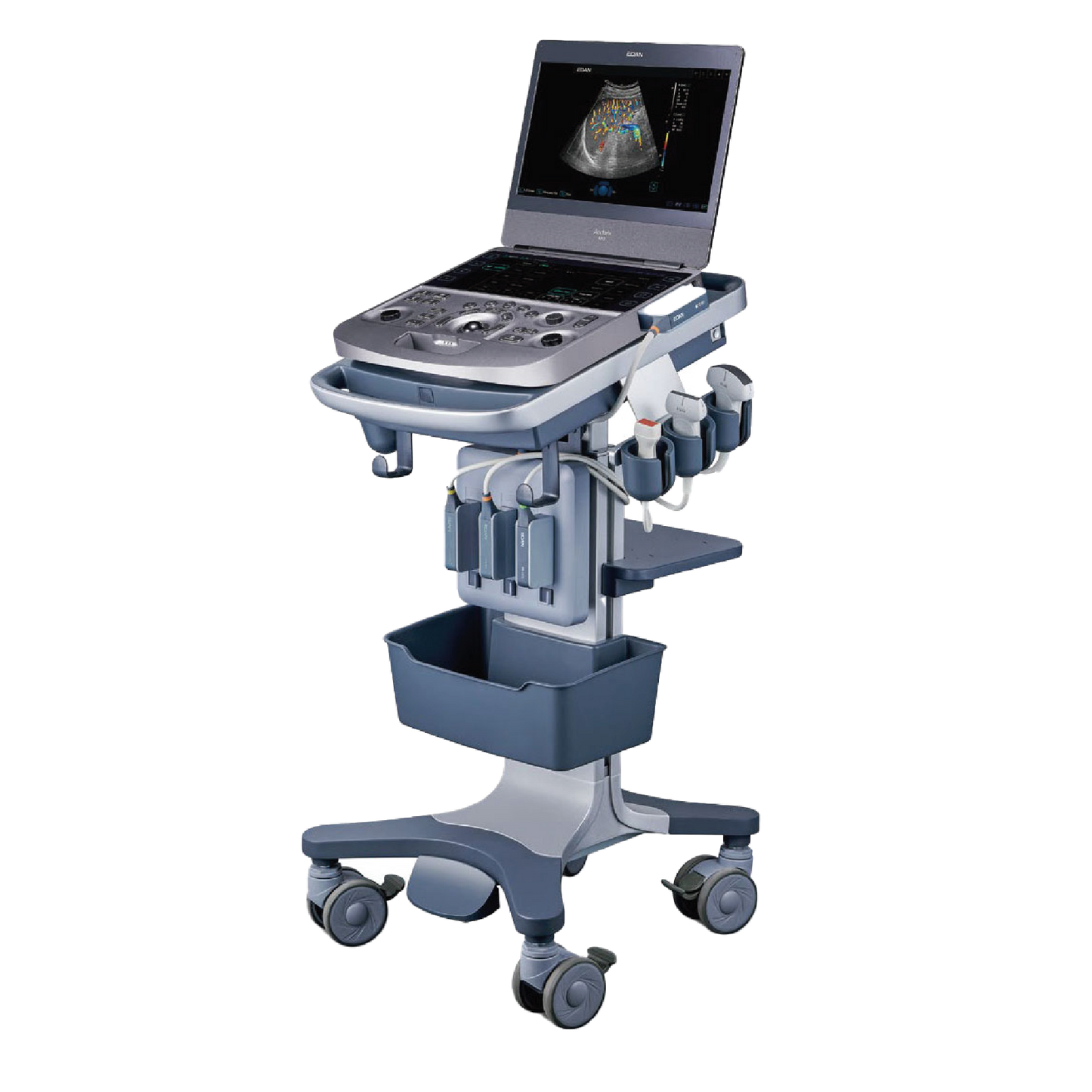

• Mobilité & accessibilité
  Design compact, handles, roues (pour version chariot) ou boîtier portable selon configuration, avec supports pour gel, porte-sonde, etc.

Applications

Cardiaque, Urologie, Vasculaire, Pédiatrique, Sein, Thyroïde, Petites structures, Patients difficiles à imager, Abdomen, Obstétrique/Gynécologie, Musculosquelettique, Nerveux, et bien d’autres.

Dimensions & Poids

• Dimensions : 1776±5mm(H)×550±3mm(W)×828±3mm(D)
• Poids : 85 kg (sans batteries et sondes)

Modèles de sondes disponibles

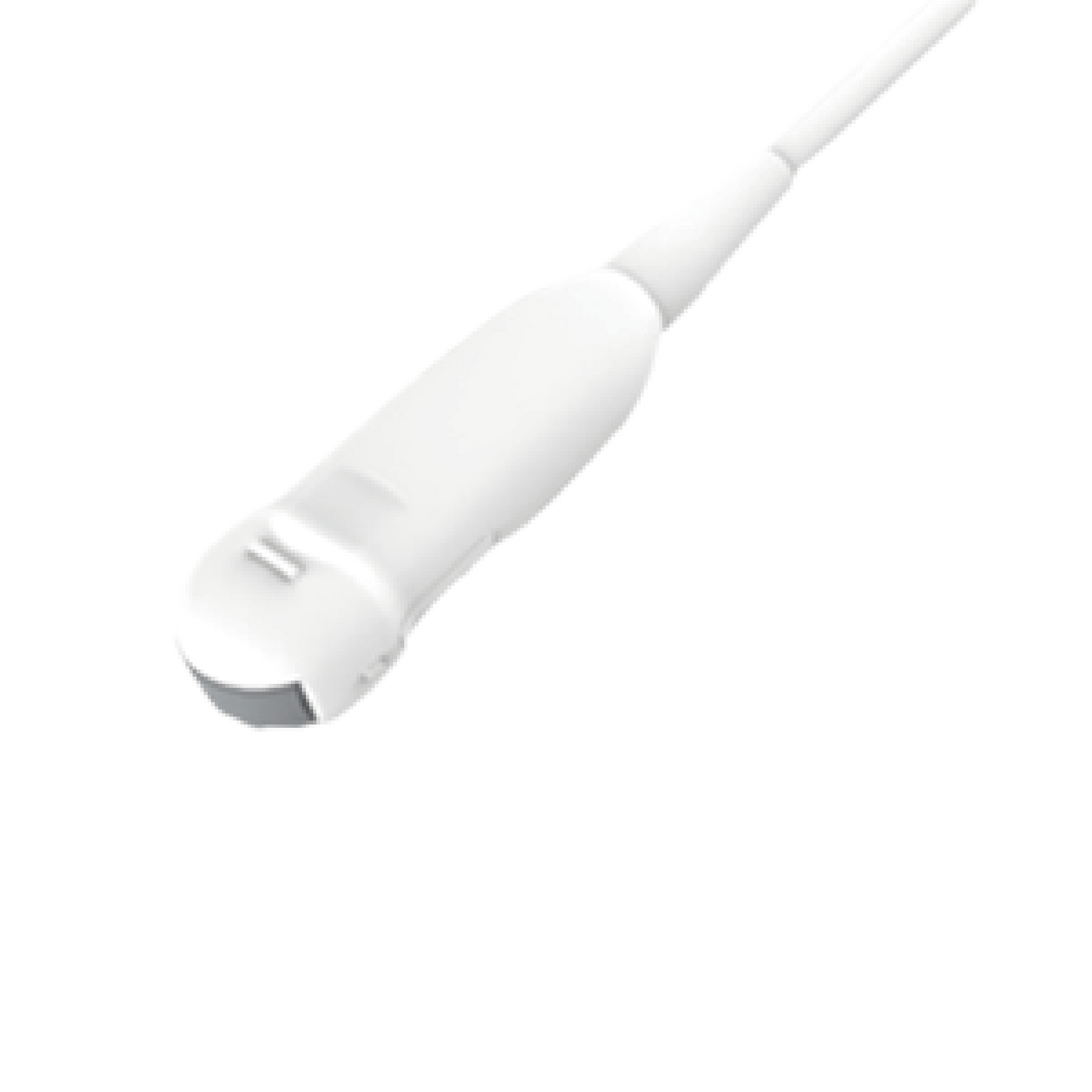

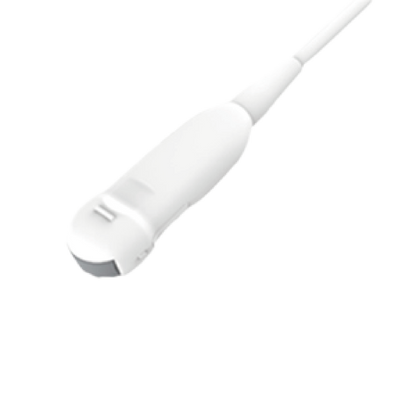

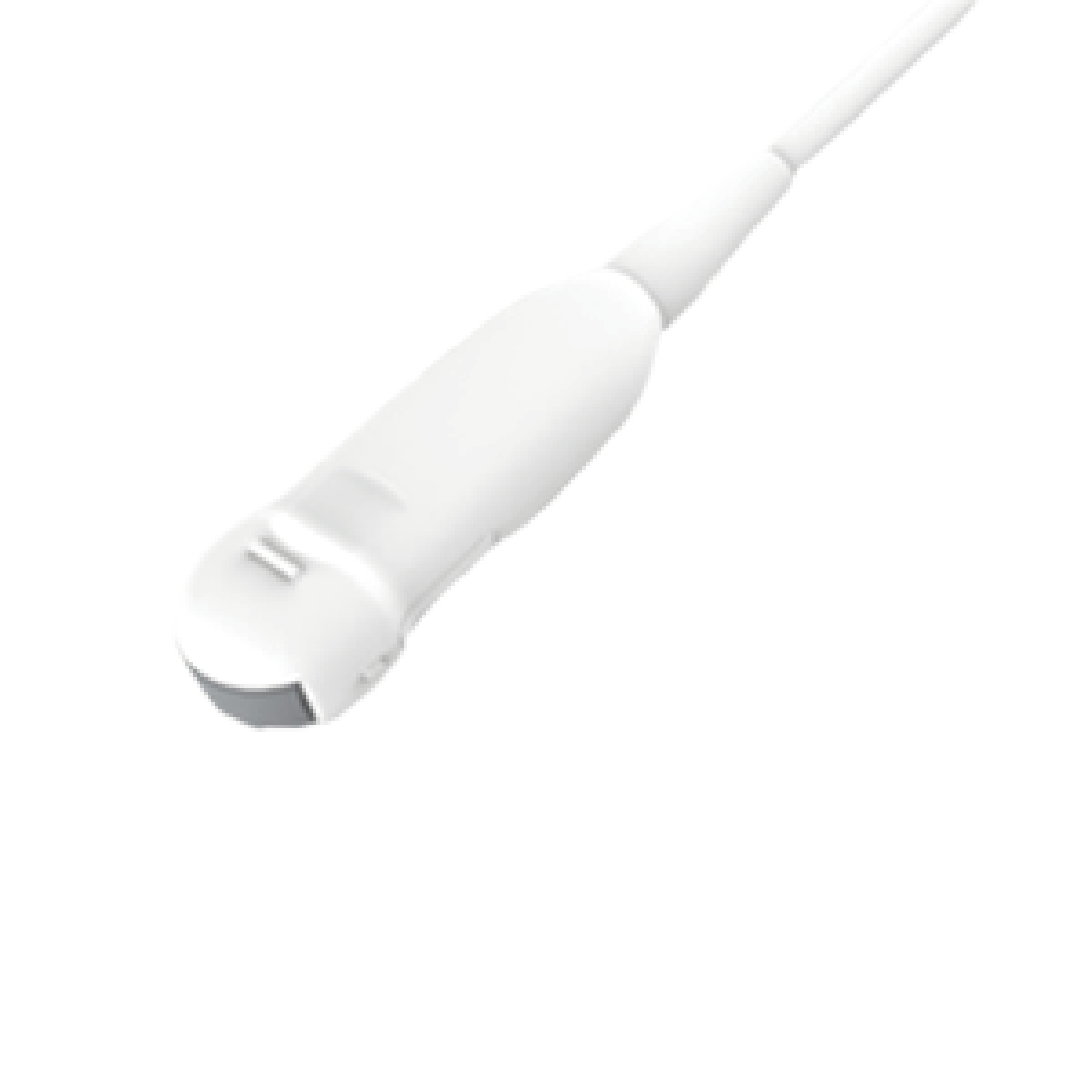

1. MC8-4Q : 4 - 9 MHz | Micro - Convex Array

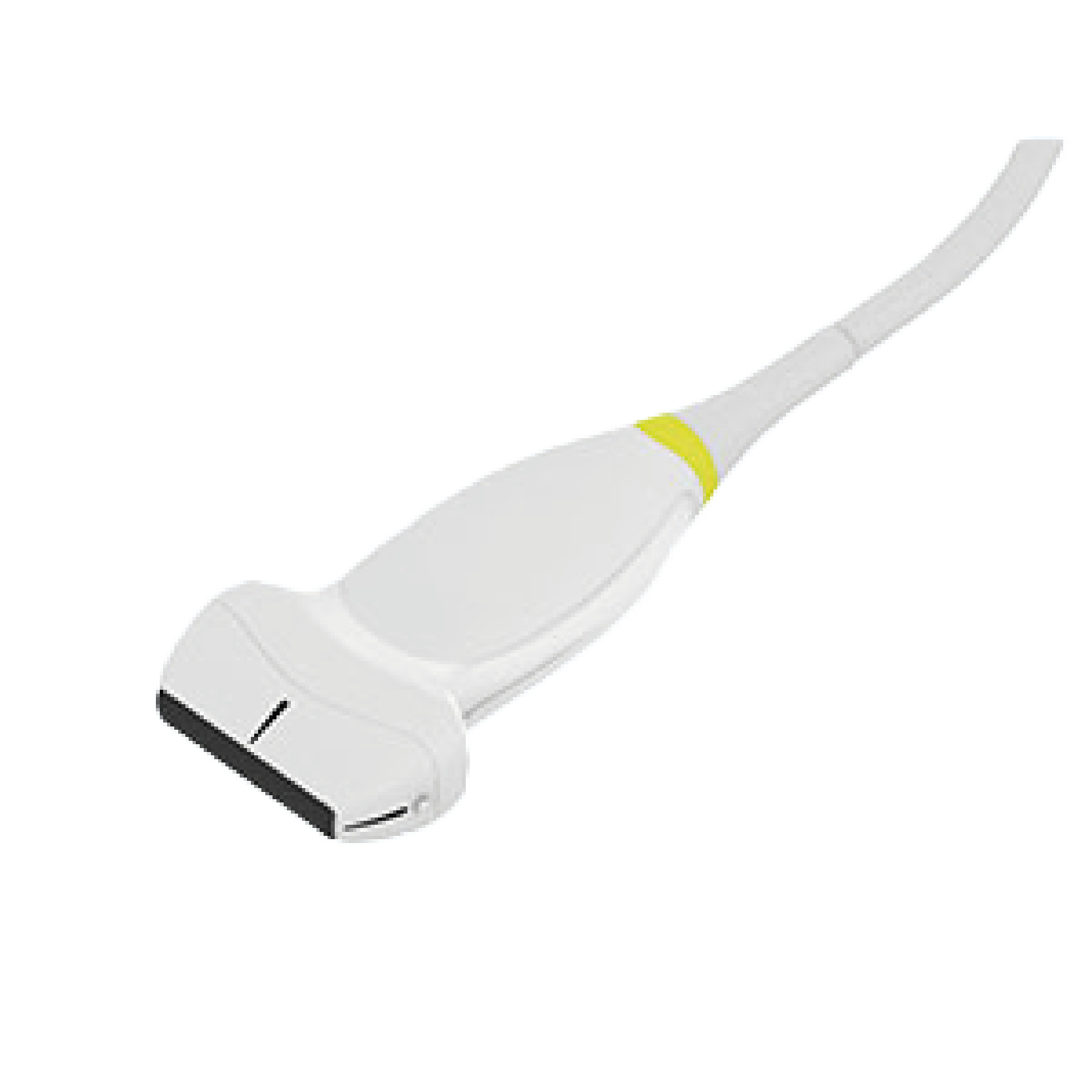

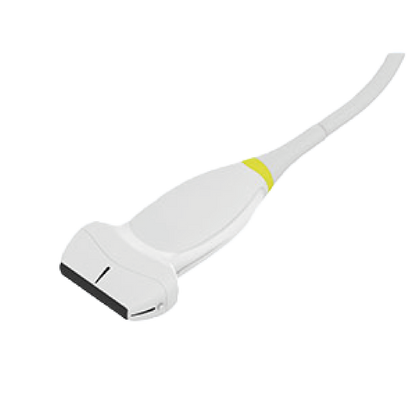

2. L17-7HQ : 6 - 17 MHz | Haute fréquence | Réseau linéaire

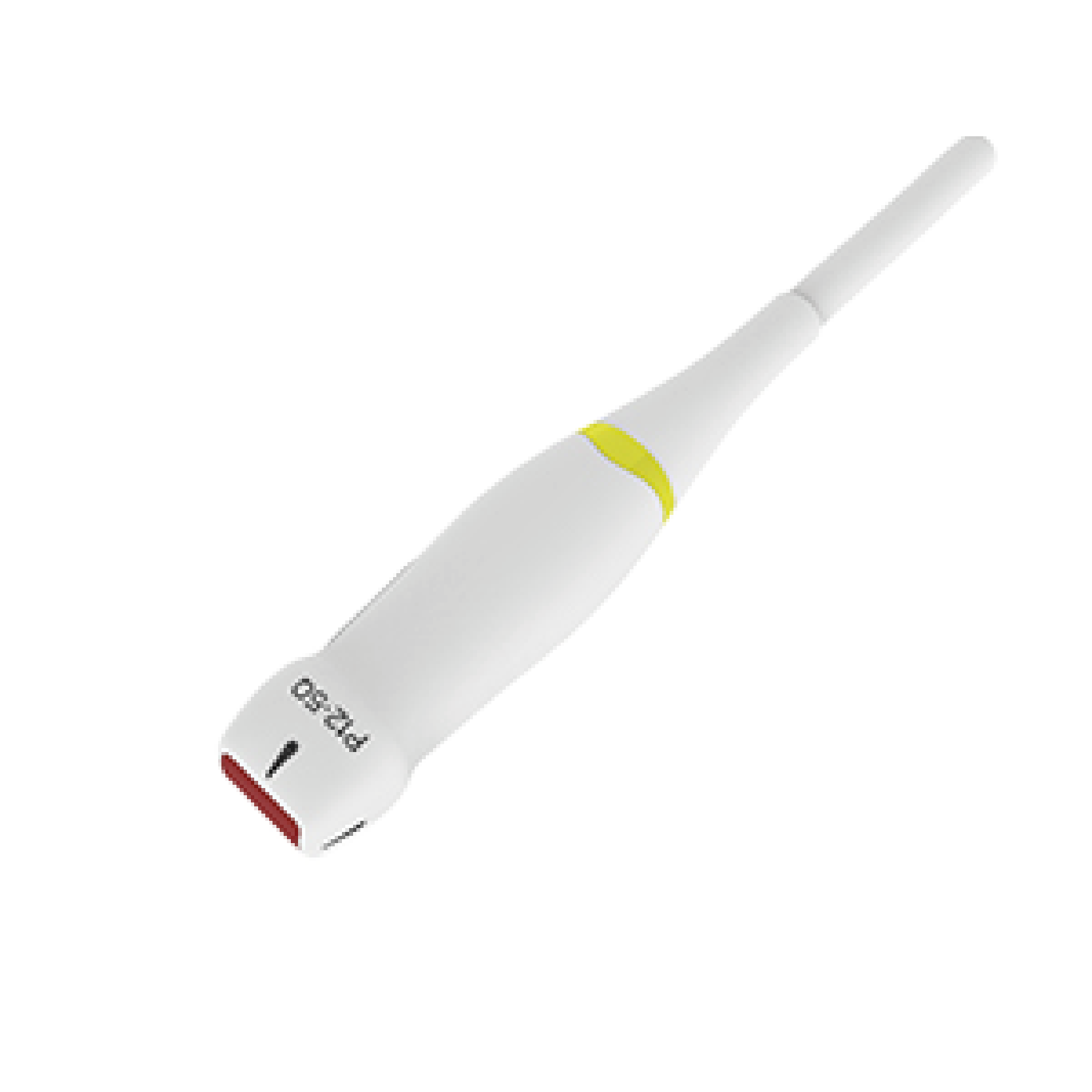

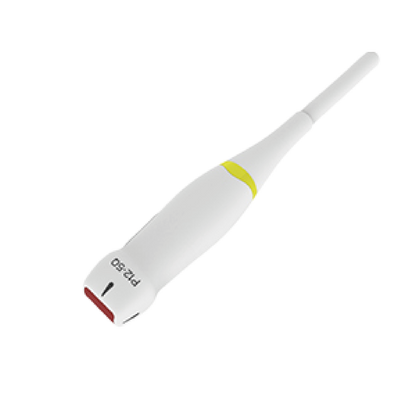

3. P12-SQ
4. SMCII-3XQ
